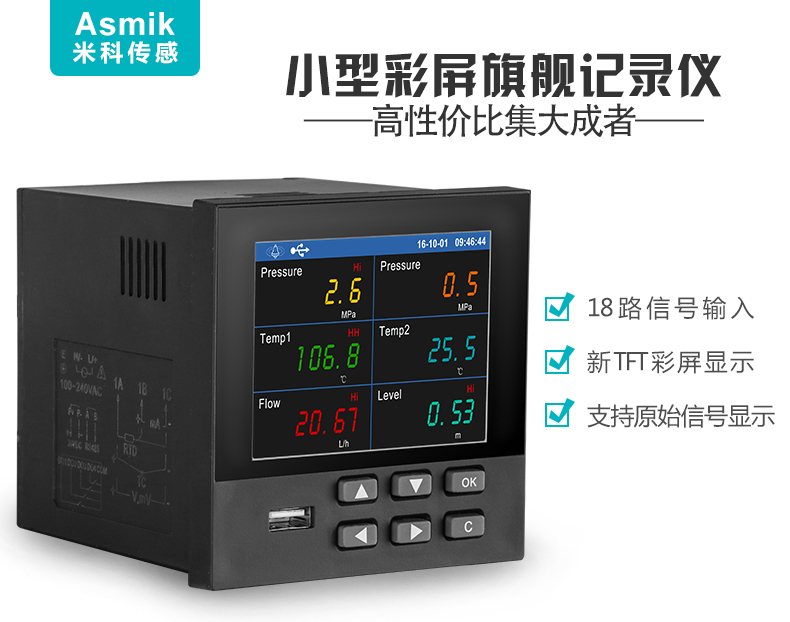

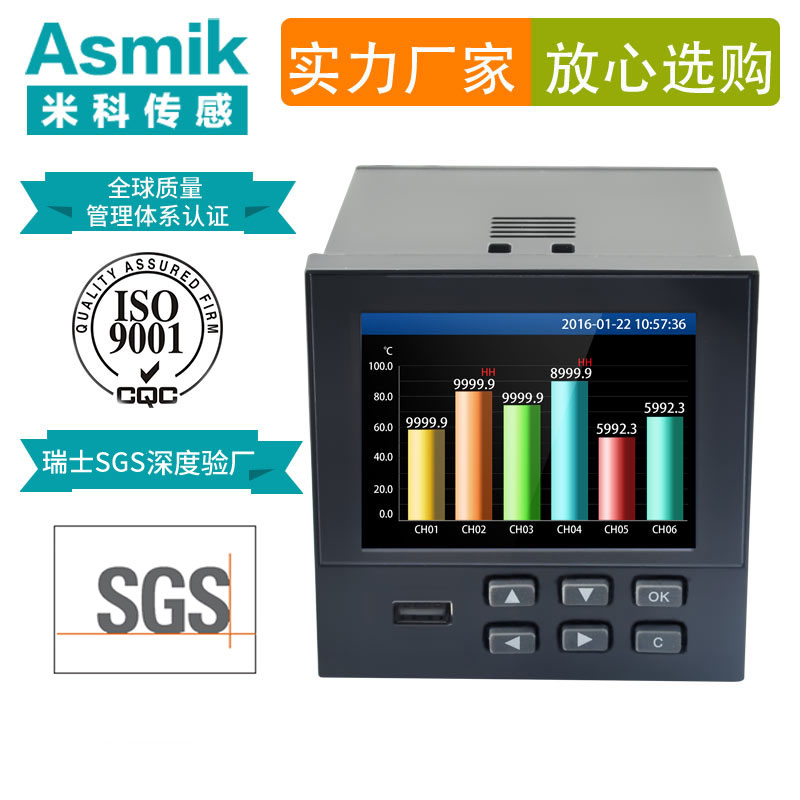

MIK-R9600 彩屏无纸记录仪

    MIK-R9600无纸记录仪集各种工业、民用场合中数据的测量、显示、处理、运算、报警、记录报表等多种功能于一身，具有18路模拟量信号输入通道、4路继电器报警输出、150mA配电输出（可接6路两线制变送器或者2路四线制变送器），1个RS-485通讯接口，并拥有1个USB数据转存接口。

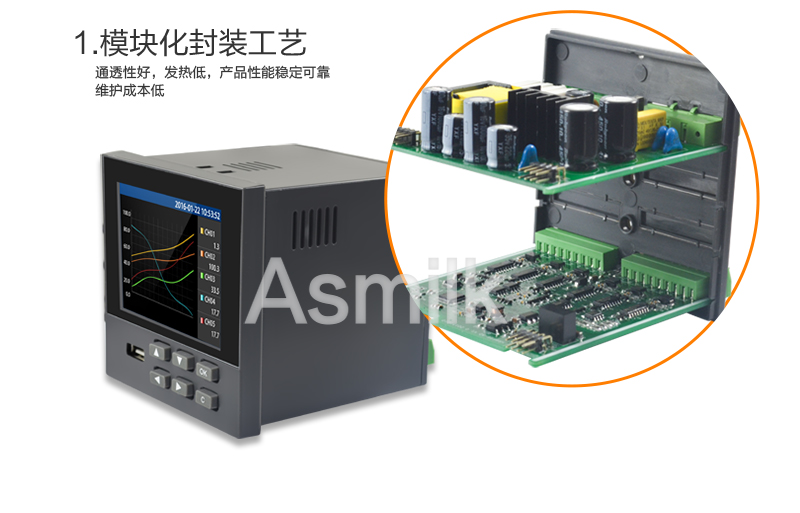

    MIK-R9600无纸记录仪内部采用高速、高性能32位cortex-M4微处理器。电路板经过“防腐、防潮、防尘”三防涂覆处理。高性能仪表电源有强大的抗干扰能力，能有效抑制外部谐波干扰，大大提高了整机的稳定性。

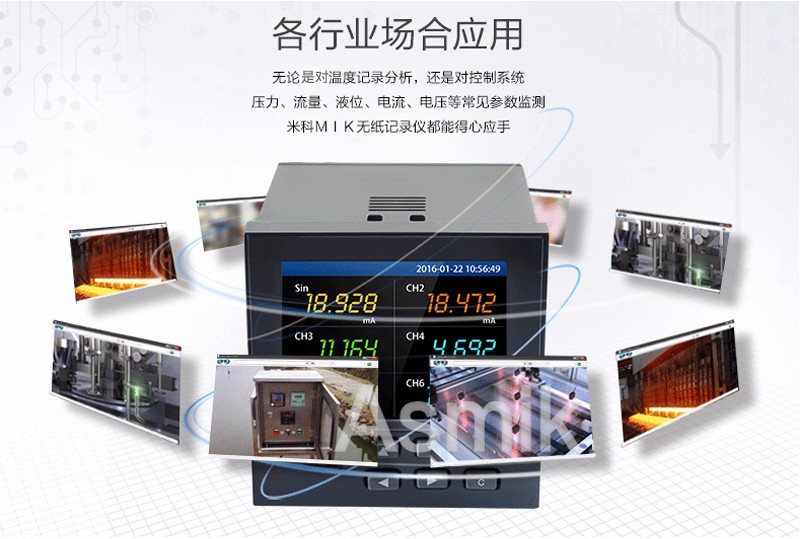

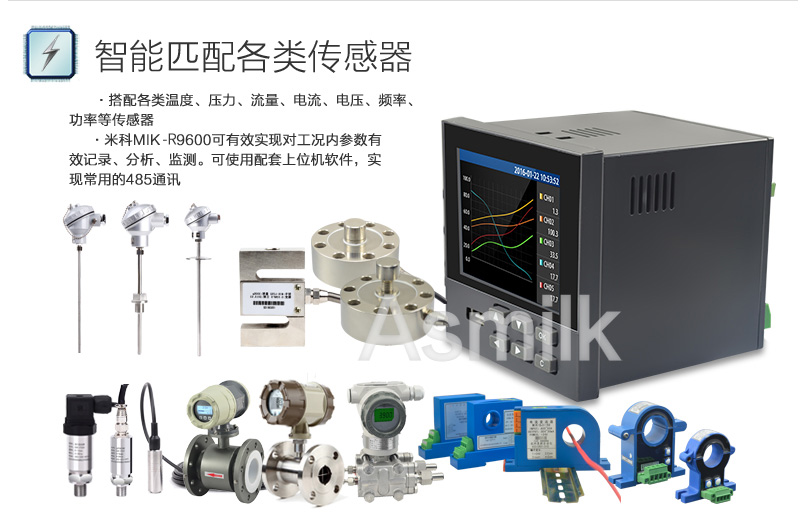

1． 配流量计，实现测量和记录现场的流量数据。

2． 配压力变送器，实现测量和记录现场的压力数据。

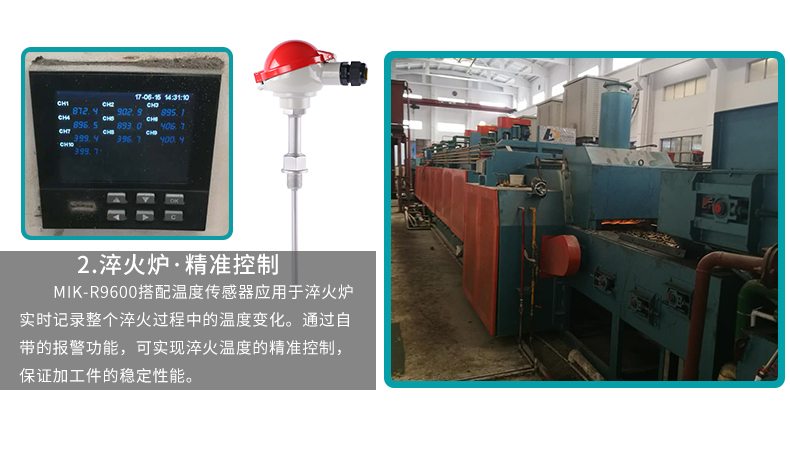

3． 配温度传感器，实现测量和记录现场的温度数据。

4． 配电量变送器，实现测量和记录现场的电量数据。

5． 配液位变送器，实现测量和记录现场的液位数据。

6． 配温湿度变送器，实现测量和记录现场的温湿度数据。

     96*96国际标准尺寸

     创新横式棒图

     四种参数显示方式

     进口SMT贴片元器件

     信号记录、曲线分析、电脑监控、历史查询

     智能低功耗（美国德州低功耗芯片，功耗减少60%）

     智能抗干扰（智能滤波处理，有效消除干扰）

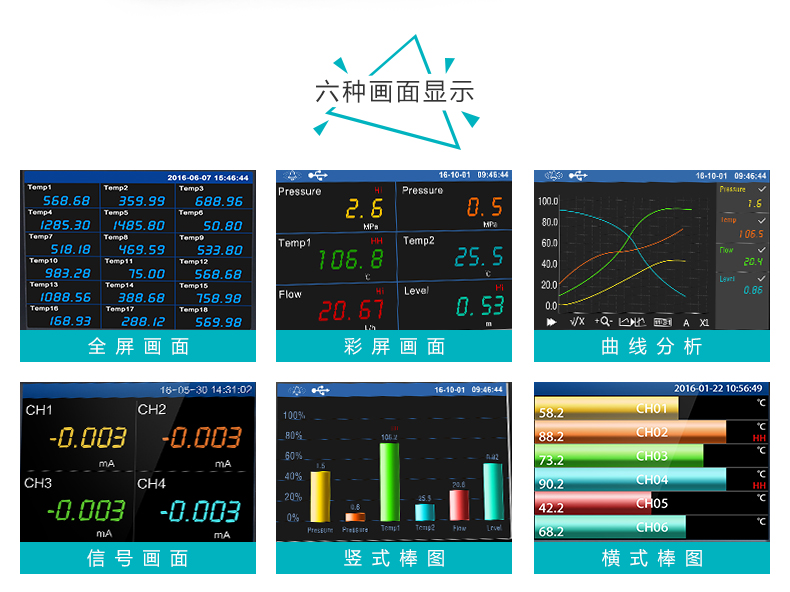

     OLED彩色液晶显示屏，画面显示更加绚丽美观（六种画面显示如下）

产品型号：MIK-R9600

显示屏幕：3.5 英寸 TFT 真彩液晶显示屏，分辨率 320*240，高清晰 LED背光。

通道数目：1-18路可选

输入信号：Ⅱ型标准信号：0-20mA、0-5V、0-10V、0-10mV、0-100mV

           Ⅲ型标准信号：(4-20)mA、(1-5)V

           热电偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26

           热电阻：PT100、Cu50、Cu53、BA1、BA2

           模拟信号：sin、cos、square、triangle

           特殊定制：真空度、PT1000、频率

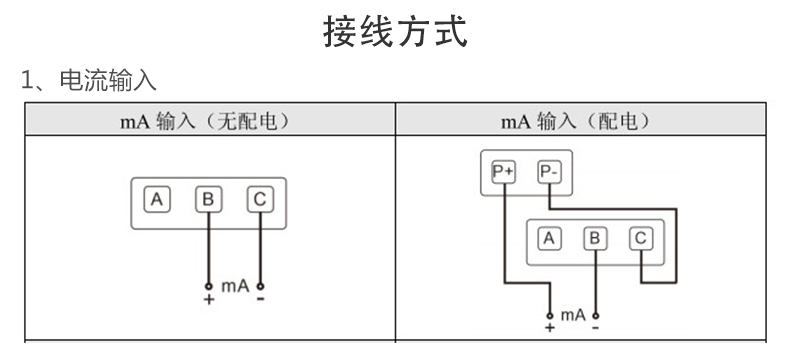

输出功能： 配电输出：150mA，24VDC

           模拟量输出：4-20mA（选配）

           报警输出：最多4通道，继电器均为常开触点，触点容量 2A /250VAC（阻性负载）

精   度：±0.2%FS

输入阻抗：标准电流信号输入为250Ω，其他信号输入为大于20MΩ

隔   离：通道和地之间隔离电压大于500VAC，漏电流10mA，1分钟

看 门 狗：集成WATCHDOG芯片，保证主机长期安全可靠运行

实时时钟：采用硬件实时时钟，掉电后由锂电池供电，最大时钟误差±1分/月

掉电保护：所有数据保存在FLASH存储器中，无需后备电池，确保所有历史数据及组态参数不会因掉电而丢失

通讯方式：RS-485和RS-232可选（但不能同时使用，其中RS-485串行总线与主机隔离），可外接微型打印机

波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps可选

采样周期：1秒，即1秒对各通道采样1次

记录间隔：1秒、2秒、5秒、10秒、30秒、1分、2分、5分、10分、30分可设置

内部存储：48M bytes Flash

存储时间：3天-2年（具体时间根据记录间隔和通道数来确定），数据可存储十年不丢失

供   电：(176~264)VAC，47~63Hz（可定制24VDC供电）

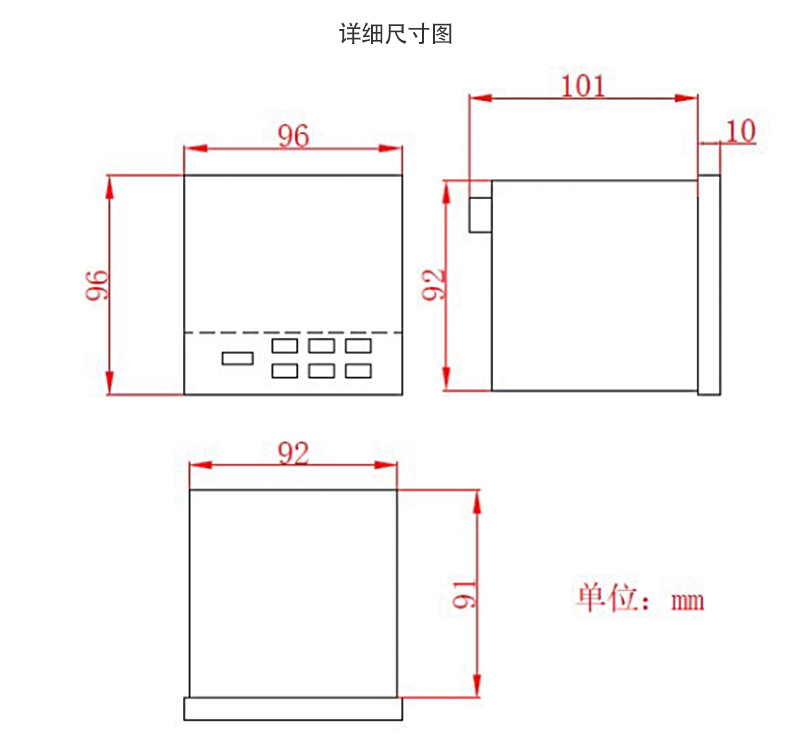

尺   寸：外形尺寸96mm*96mm*100mm；开孔尺寸92mm*92mm

疑难解答

问：不同的通道数有什么用

通俗一点来讲，通道数就是指现场现场需要记录下几个数据就选几个通道的，打个比方如果现场有一个点的温度，那么就选一个通道的，有两个点的温度需要记录，就需要2个通道的。



问：输入信号这么多种，到底可以记录什么信号

仪表的输入信号是万能信号输入的，这款记录仪可以记录温度、温湿度、电流、电压、电量、功率、频率和转速等信号，只需要选择相应的传感器就可以了呢。只需要将那些量程过大或者不在记录仪记录范围内的信号转化成标准信号接到记录仪就可以了呢。



问：输入信号这么多种，我该如何选择

仪表的输入信号是万能信号输入的，选择信号，跟现场的传感器有关，一般压力变送器的信号为4-20mA的，温度传感器一般 是热电偶跟热电阻的，只要一一对应就可以了

问：记录仪的数据是怎么拷贝到电脑上的呢？平时U盘需要一直插在记录仪上

一、记录仪是带USB接口的，可以通过U盘将数据拷贝到电脑上。电脑上安装我们赠送的软件可以对数据进行查看保存和分析了呢，平时U盘不需要插在记录仪上面的呢，只要需要拷贝数据的时候才用得到的呢，记录仪本身是有内存的呢。

二、通过RS485/RS232通讯接口直接与电脑通讯，可直接将数据传输到电脑，查看实时和历史数据的呢。



问：记录仪容量这么小，要是数据记录满了怎么办

记录仪每组数据的容量都是非常小的，所以一般不需要担心记录仪的内存容量，打个比方，如果设置记录间隔1分钟一次，那么记录仪就能够记录半年以上了，且就算记录仪记录满了，仪器自己会自动覆盖掉最原始的数据的。
