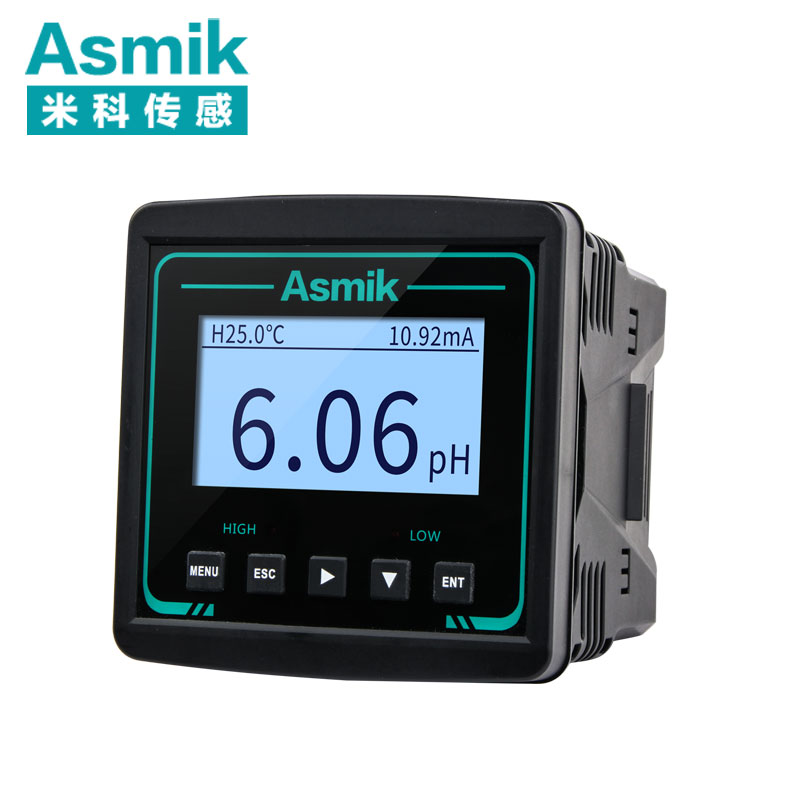

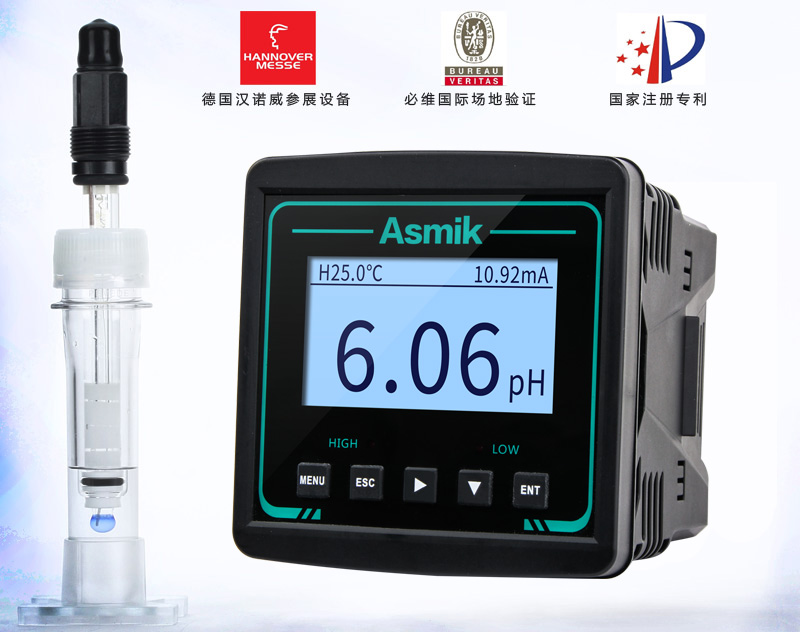

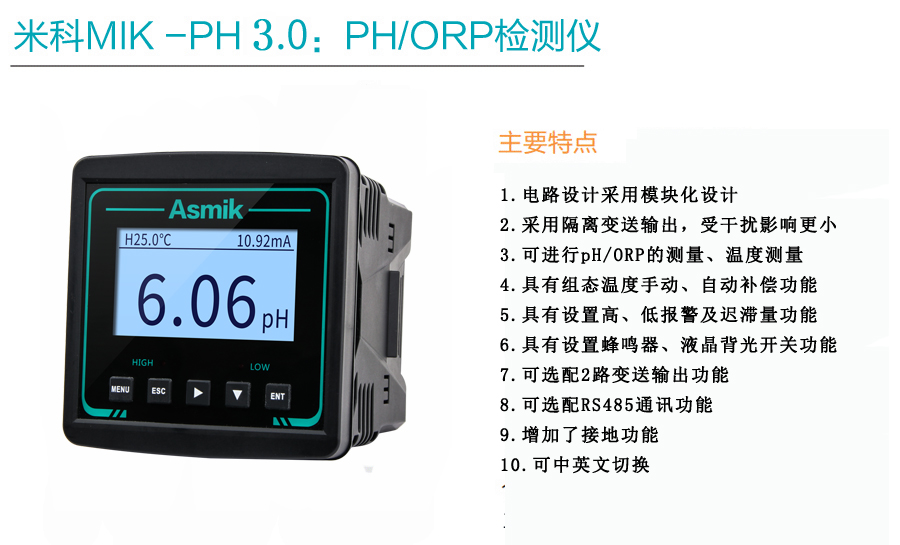

MIK-pH3.0高精度工业在线pH/orp控制器

测量范围:PH（0-14 pH）;ORP(-1000-+1000） mV或(-2000-+2000 mV)（可定制）

精度:±0.02 pH；±1mV

分辨率:0.01 pH；1mV

温度补偿：范围：-10 ~130℃ 手动/自动，

NTC10K：-10~60℃精度±0.3℃

60~130℃精度±2℃

电流输出：隔离式4 ~20mA，可设定对应pH/ORP和温度测量范围

最大负载750Ω，输出精度±0.2%FS（可选配2路输出）

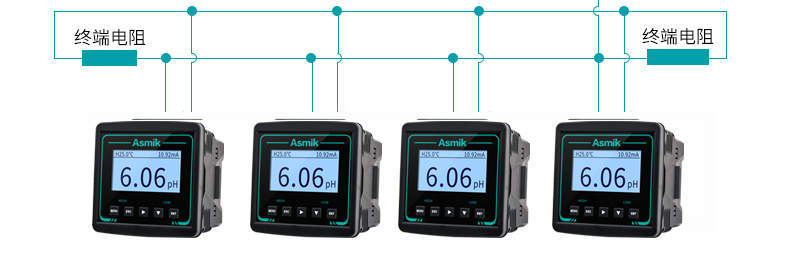

通讯功能：RS485功能:兼容标准MODBUS-RTU通讯协议

供电电源:AC220V±10%,50Hz/60Hz(AC110V±10%,50Hz/60Hz)

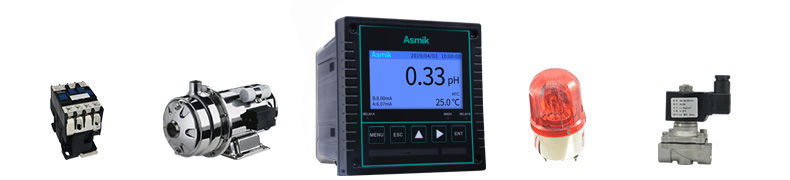

继电器报警:两路常开常闭报警继电器AC250V/3A

语言:中英文可以切换

工作温度和湿度：0 ~ 60℃；10 ~ 85%RH（无结露）

防护等级：IP65

电源：AC：220V±10%，50Hz/60Hz；110V±10%，50Hz/60Hz（可定制）

功率：8W

显示:2.8英寸单色液晶显示屏，分辨率128*64

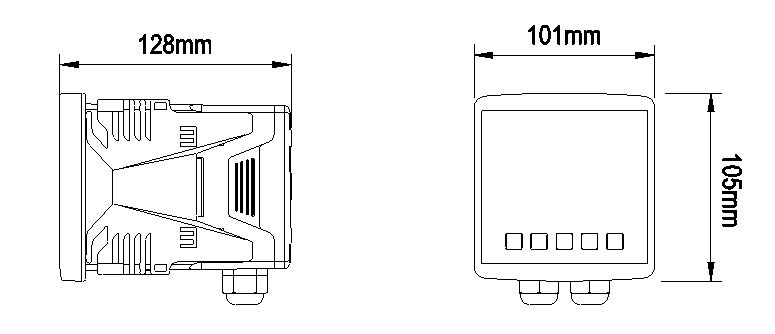

外形尺寸:101mm×105mm×128mm

开孔尺寸:93mm×93mm

重量:0.58Kg

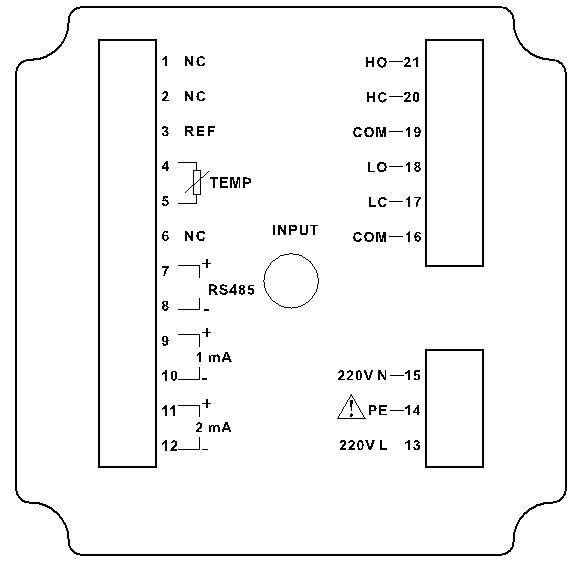

端口定义

1、NC：未定义

2、NC：未定义

3、REF：电极参比端

4、TEMP：温度接入端

5、TEMP：温度接入端

6、NC：未定义

7、RS485+：通讯接口A+

8、RS485-：通讯接口B-

9、mA(+)：通道1  4 ~20mA输出端+

10、mA(-)：通道1  4 ~20mA输出端-

11、mA(+)：通道2  4 ~20mA输出端+

12、mA(-)：通道2  4 ~20mA输出端-

13、220V L：电源接线端

14、PE：地线

15、220V N：电源接线端

16、COM：低报继电器公共端

17、LC：低报常闭继电器接线端

18、LO：低报常开继电器接线端

19、COM：高报继电器公共端

20、HC：高报常闭继电器接线端

21、HO：高报常开继电器接线端

22、INPUT：电极输入端


安装方法

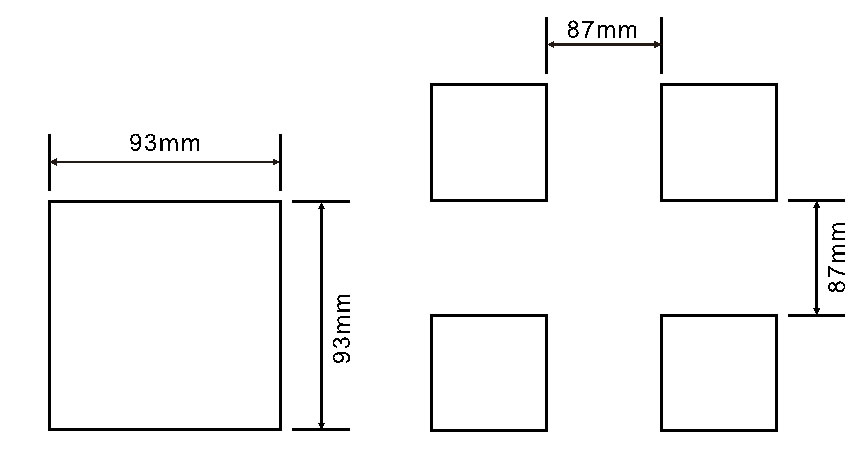

在产品柜或安装面板上开出一个93mm×93mm的安装孔，安装面板厚度为1.5mm~13mm

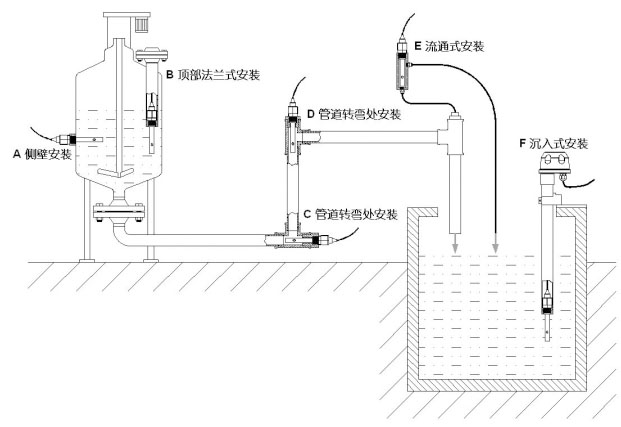

电极安装

故障分析及排除

 1、控制器无显示？

 答：检查电源线是否接对，电源是否供上。

 2、显示数字上、下乱跳？

 答：检查周围有无变频器等干扰设备，注意要远离这些干扰设备或者做好屏蔽措施。

 3、PH仪表不能校准？

 答：标准溶液配制不正确或者电极损坏。

 4、经过标准液PH4.00、PH6.86、PH9.18标定后测试不准？

 答：标准液是不是受污染了，更换标准液重新标定。

 5、数字反应慢？

 答：电极球泡被脏物遮盖，反应会变慢，请根据污染物类型按相应方法清洗，冬天慢属于正常现象。
