米科MIK-603S智能型温度隔离器

MIK-603S系列温度隔离器，输入热电偶/热电阻信号，经隔离转换为电流/电压信号输出。输入端、输出端及电源端三端隔离，具有在线故障自诊断等功能，是智能化的温度变送器产品。

本产品为智能化设计，内部采用了数字化调校，无电位器、自动零点校准等诸多先进技术。可与各类仪表及DCS，PLC等设备配套使用，在石油、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。


    1、专利电源电压挡墙技术，实现电源输入、输出高隔离

    2、产权专用EMC器件，实现信号输入、输出高抗干扰

    3、采用全新进口芯片，提升能源利用率，实现超低功耗

    4、0.1%高精度，保护后端设备

    5、采用全新进口端子，各端子可带电插拔

    6、响应速度≤0.5s

    7、可编程智能输入，可对温度输入种类、输出量程在线编程

    8、产权专用信号磁性材料，宽温范围内磁导特性稳定

    9、专利温度冷端补偿端子，高精度、快响应冷端温度测量

   产品型号：MIK-603S

   工作电源：直流18～32V(典型值24V DC)

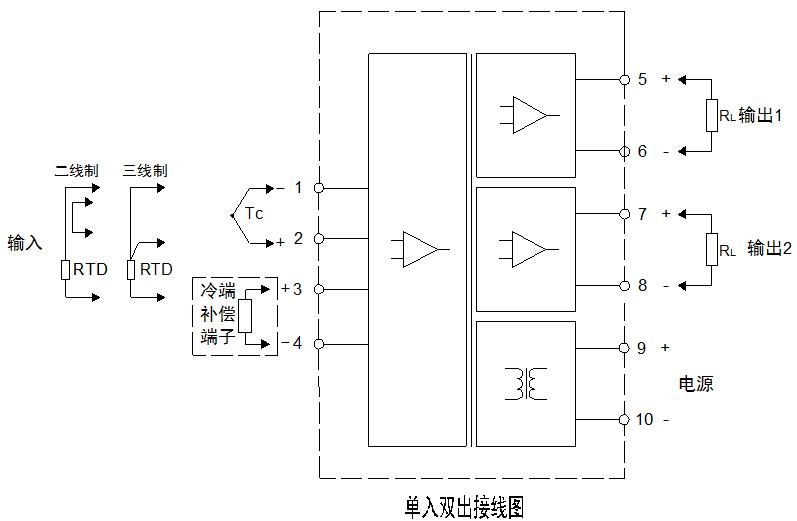

   输入信号：热电偶：K、E、S、B、J、T、R、N及WRe3-WRe25、WRe5-WRe26等；

          热电阻：二/三线制热电阻（Pt100、Cu50、Cu100、BA1、BA2等）；

          输入信号类型及量程在订货时确定，也可自行编程。

   输出信号：直流电流：0(4)mA～20mA； 0mA～10mA;

              直流电压：0(1)V～5V；  0V～10V;

          如需其它信号类型请订制，具体信号类型详见产品标签。

 输出纹波：≤5mVrms（负载250Ω）

 隔离传输准确度：±0.1%F∙S（25℃±2℃），不含冷端补偿



 温度漂移：40ppm/℃

 响应时间：≤0.5s

   冷端温度补偿准确度：±1℃（预热时间10分钟）

   冷端温度补偿范围：-20℃～+60℃

   测量热电阻允许的引线电阻：≤20Ω/线

   负载能力：0(4)mA～20mA：≤550Ω；0mA～10mA: ≤1.1kΩ

              0(1)V～5V：≥1MΩ；   0V～10V：≥2MΩ；

   满载功耗：24V DC供电，单路满载输出时   0.7W

              24V DC供电，双路满载输出时   1.3W

   供电电压范围：18V DC～32V DC（典型值：24V DC）

   介电强度（漏电流1mA，测试时间1分钟）：≥2500 V AC（输入/输出、输入/电源之间）

                                    ≥1500 V AC（输出/电源之间）

 绝缘电阻：≥100MΩ（输入/输出/电源之间）

 电磁兼容：EMC符合IEC61326—3

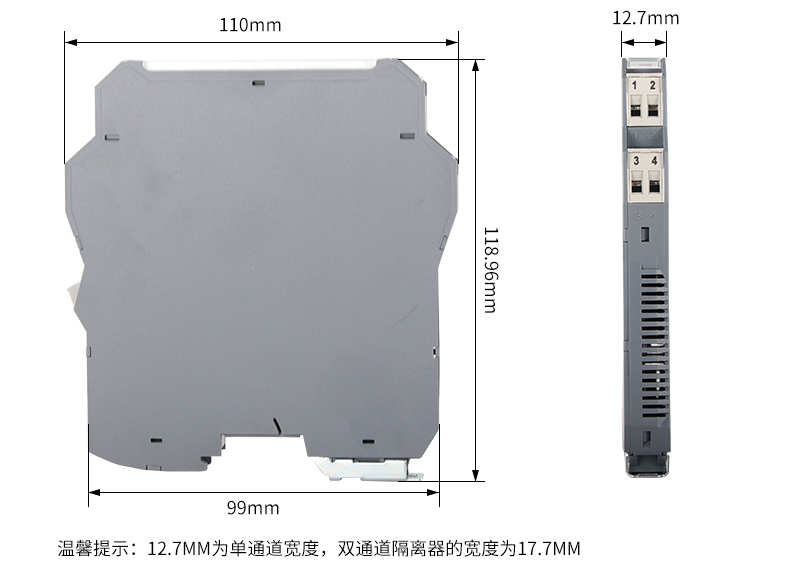

 外形尺寸：宽×高×深(12.7mm×110mm×118.9mm)
